Как проверить стартер на работоспособность

Как проверить стартер

Стартер отвечает за запуск двигателя автомобиля и если он отказывается работать, то завести авто становится достаточно нелегко. Как правило, он выходит из строя не моментально, а постепенно, и, обращая внимание на его поведение, по признакам можно вычислить неисправность. Если же этого не удалось сделать, то придется проверить стартер, как подручными средствами, так и воспользовавшись мультиметром.

Быструю проверку втягивающего реле или мотора стартера можно сделать не снимая с автомобиля или вынув его из под капота. Для такого теста нужен будет лишь заряженный аккумулятор и пара силовых проводов. А чтобы проверить якорь, щетки или обмотку стартера, придется разбирать и прозванивать мультитестером.

Из этой статьи вы узнаете:

Как проверить стартер аккумулятором

Диагностику запуска двигателя начнем с первого вопроса, которым задаются многие автовладельцы — как проверить стартер на аккумуляторе и что покажет такая проверка?

Такая манипуляция позволяет определить правильность функционирования стартера, поскольку, когда он стоит на двигателе, кроме щелчков (если они конечно слышатся) о работе устройства мало что можно сказать. Поэтому, замыкая клеммы с выводами на втягивающем и корпусе стартера, можно определить наличие неисправности во втягивающем реле или непосредственно самом стартере, увидев, срабатывает ли реле и крутит ли моторчик стартера.

Проверка крутит ли стартер

Проверка стартера 3 простых действия

Для проверки стартёра на способность выдвигать шестерню и крутить (так он должен работать, когда установлен на автомобиле), можно прибегнуть к помощи аккумулятора.

Для теста нужно надежно зафиксировать деталь, клемму «-» подсоединить на корпус, а «+» – к верхней клемме реле и контакта его включения. При исправной работе должен произойти вынос бендикса и прокручивание мотором шестерни.

Как проверить отдельно каждый из узлов устройства запуска двигателя, рассмотрим наглядно и более подробно.

Как проверить втягивающее реле

Чтобы проверить втягивающее реле стартера, нужно подключить к нему плюсовую клемму АКБ, а минусовую — на корпус устройства. При исправно работающем реле будет выдвигаться шестерня бендикса с характерным щелчком.

Проверка втягивающего реле с помощью аккумулятора

Проверка втягивающего стартера

Шестерня может не выдвигаться по причине:

• подгоревших контактов втягивающего;
• заклинившего якоря;
• перегорания обмотки стартера или реле.

Как проверить щетки стартера

Щетки можно проверить несколькими способами, самый простой из них — проверка 12 вольтовой лампочкой. Для этого подсоедините один вывод лампочки на щеткодержатель, а другой — на корпус, если она загорится, то щетки нуждаются в замене, поскольку имеются пробои в защите.

Проверка щеток стартера замыкания на массу

Второй способ проверки щеток — мультиметром — можно осуществить на разобранном стартере. Задача будет заключаться в проверке замыкания на массу (не должны замыкать). Для проверки омметром измеряется сопротивление между основной пластиной и щеткодержателем — сопротивление должно стремиться к бесконечности.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки. Разбитые втулки, кроме того, что способствуют перекосу якоря и неравномерному износу щеток, увеличивают риск возникновения межвиткового замыкания обмотки.

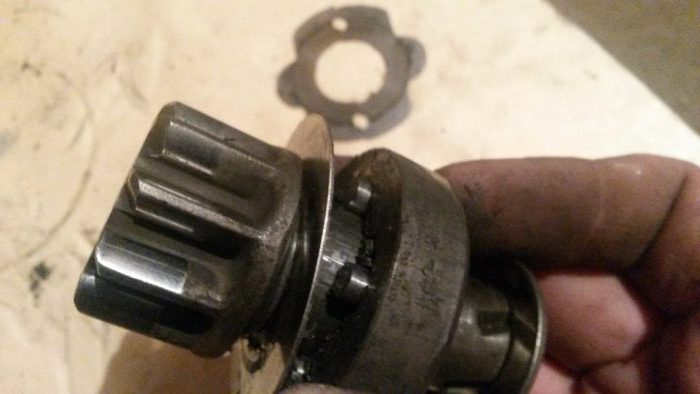

Как проверить бендикс

Работа бендикса стартера проверяется тоже достаточно просто. Нужно зажать корпус обгонной муфты в тиски (через мягкую прокладку, чтобы не повредить) и пробовать прокручивать его туда-сюда, он не должен вращаться в обе стороны. Проворачивается — неисправность заключается в обгонной муфте, поскольку при попытке провернуть в другую сторону, должен стопорится. Также бендикс может не входить в зацепление, и стартер будет прокручиваться вхолостую, если он попросту залег или съелись зубья. Повреждение шестерни определяется визуальным осмотром, а вот залегание можно определить лишь полностью все разобрав, и почистив редуктор от грязи, засохшей смазки внутри механизма.

Контрольная лампочка для проверки обмотки стартера

Как проверить обмотку стартера

Обмотку статора стартера можно проверять дефектоскопом или лампочкой 220 В. Принцип такой проверки будет схож с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, значит требуется перемотка обмотки или полностью замена ротора.

Как проверить якорь стартера

Чтобы проверить якорь стартера, нужно подать напряжение 12V с аккумулятора напрямую на стартер, в обход реле. Если он крутит, то с ним все в порядке, если нет, значит, либо проблемы с ним, либо со щетками. Молчит, не крутится — нужно прибегнуть к разборке для дальнейшей визуальной диагностики и проверке мультиметром (в режиме омметр).

Проверка якоря стартера аккумулятором

Проверка якоря на ППЯ

Основные проблемы с якорем:

• пробой обмотки на корпус (проверяется мультиметром);
• распайка коллекторных выводов (можно увидеть при детальном осмотре);
• межвитковое замыкание обмотки (проверяется только специальным прибором ППЯ).

Выгоревшие ламели из-за нарушения контакта между петушком и шинкой

Очень часто замыкание обмотки можно определить при детальном визуальном осмотре:

• стружка и другие токопроводящие частицы между ламелями коллектора;
• выгоревшие ламели в следствии контакта между шинкой обмотки и петушком.

Также очень часто неравномерный износ коллектора приводит к износу щеток и отказу стартера. Например: выступание изоляции в зазоре между ламелями, из-за смещения коллектора относительно оси вала.

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

Проверка стартера мультиметром

Разборка и проверка всех деталей стартера

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

• щетками и пластиной;
• обмоткой и корпусом;
• пластинами коллектора и сердечником якоря;
• корпусом стартера и обмоткой статора;
• контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
• выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Напоследок представляем для вас сводную таблицу, куда сведена информация о том, какими методами можно проверить ту или иную часть стартера.

Как проверить автомобильный стартер?

Описание процедуры проверки автомобильного стартера: причины поломки стартера, методы проверки, важные нюансы процесса. Фото и видео.

Конструкция автомобильного стартера считается консервативной и надежной, поэтому не ломается моментально – износ узлов агрегата происходит постепенно. Если не игнорировать первые признаки некорректной работы стартера, можно диагностировать поломку отдельных частей узла на ранней стадии и быстро ее устранить. Если заводить автомобиль становится все сложнее, придется проверять все комплектующие и устранять поломки.

Почему автостартер не работает

Автостартер относится к электромеханическим устройствам, поэтому потерять ресурс могут и механические комплекты, и электросхемы.

Признаки, по которым определяют поломку механики:

• коленвал не проворачивается при вращении оси, хотя стартер крутит;
• вращение с усилием, слышен нехарактерный звук во время работы;
• двигатель раскручивается медленно, но без шума.

Самые распространенные причины поломок механических деталей узла:

1. Ослабление крепежей агрегата.
2. Отработка, разрыв втулок подшипников на якорном валу.
3. Поломка зубьев (бендикс, маховик, редуктор).
4. Окисление клеммы «Плюс» на АКБ.
5. Износ шестерен бендикса, заклинивание детали.

Признаки неисправных электрических узлов стартера:

• при повороте ключа нет сработки;
• продолжает работать при заведенном моторе;
• прогретый мотор теряет мощность.

Если наблюдаются перечисленные признаки, проверяют электроузлы системы и места соединения контактов, среди причин:

1. Разряженная АКБ.
2. Закисание контактной релейной клеммы.
3. Замыкание в полосах якорной и стартерной обмотки.
4. Прогар коллектора.
5. Износ реле, щеток, щеткодержателей.

Как проверять автомобильный стартер

Проверка автостартера начинается с осмотра бендикса на повреждения, проверяется якорь и цельность обмоток. Если визуальный осмотр не выявил повреждений, используют аккумулятор и мультимерт. АКБ проверяют работу реле, бендикса, мультиметром диагностируют работоспособность щеток, щеткодержателей и обмотки.

Поскольку конструктивно стартер – сложный узел, полную диагностику проводят по шагам:

• проверяют стартерный мотор;
• реле;
• шестерни и бендикс;
• щетки;
• обмотка реле;
• якорь;
• стартерная обмотка.

В большинстве вариантов ремонт стартера проводят на СТО, поскольку не многим водителям по силам провести полноценную замену отработанной детали или ее ремонт. Но проверить работоспособность узла может каждый автомобилист.

Проверка на работоспособность

Рекомендуется перед диагностикой стартера проверять емкость аккумулятора и чистоту клемм соединения. Прежде чем проводить осмотр комплектующих, необходимо проверить узел на работоспособность, будет ли автостартер выдавать шестерню и раскручивать ее. Проверяют общее состояние агрегата с использованием аккумуляторной батареи.

Необходимо «минус» кинуть на массу, плюсовой провод поставить на агрегат. Рабочий узел произведет вращение шестерни и вывод бендикса.

Элемент служит для быстрого соединения шестеренки обгонной муфты (бендикса) и маховика. Монтируется на корпусе. Если элемент не выдает шестерню, нет выноса, то автостартер работает вхолостую.

Для проверки автостартер демонтируется с авто, к реле подают плюсовой вынос от АКБ, минус кидается на корпус. Если узел рабочий, произойдет выход шестерни, если выхода нет, причина – в неисправных (перегоревших) контактах устройства, остановившемся якоре или сгоревшей, реже оборванной обмотке.

Главная задача щеток и щеткодержателей – передавать напряжение на пластины якорного коллектора. Во время рабочего стартерного цикла щетки повышают мощность электродвигателя.

Проверка щеток проводится двумя способами:

Проверка низкомощностной лампой – распространенный способ диагностики, которым пользуются водители с середины прошлого века. Потребуется первый вывод лампы установить на щеткодержатель, второй подвести к корпусу. При смыкании контактов происходит загорание лампы – в защите есть пробой, щетки необходимо поменять.

Если выработаны втулки, происходит посадка тока, при повреждении происходит перекос центральной оси или якоря, частичная отработка щеток – есть вероятность, что произойдет замыкание в обмотке между слоями. Подгоревший коллектор быстро изнашивает щетки.

Диагностика бендикса

Обгонная муфта или бендикс передает крутящий момент от стартера к мотору и одновременно защищает узел от высоких оборотов. Диагностика бендикса проводится при разобранном автостартере, корпус зажимается и проворачивается влево-вправо. Рабочая муфта крутится только в одном направлении – при попытке повернуть против часовой стрелки бендикс стопорится.

Если выработаны зубья, узел не берет зацеп, и автостартер крутится вхолостую. Если изломаны шестерни, это видно сразу, если произошло залегание деталей, необходимо провести разборку узла, почистить редуктор.

Проверяют витки на пробой контрольной лампой, на 100 В, тестером. Аналогично с диагностикой щеток, необходимо подсоединить лампу между статорным корпусом и обмоткой.

Первый конец устанавливается на корпус, второй прикладывается к первому выводу обмотки, затем ко второму. При нарушении токопровода лампа включается.

Если используется мультиметр, необходимо поставить тестер в режим омметра и проконтролировать сопротивление. Рабочая обмотка, которая не дает потерю тока, имеет параметр 10 кОм.

Как понятно из названия детали, якорь ? это ось или вращающийся ротор, изготовленный из специальной легированной стали. Якорь вращается на подшипниках и служит основой для установки обмотки, коллекторных пластин, привода.

Якоря называют сердцем стартера, в процессе работы детали выполняют несколько функций:

1. Создают магнитное поле, при соединении с магнитным полем обмотки возбуждения (статора) дает вращение оси.
2. Передают крутящий момент на коленвал.

Проверка работоспособности якоря проводится подачей 12 В с АКБ напрямую, мимо реле. Если деталь начинает вращаться, она исправна. Если движения не возникло, поломана или ось, или щетки. Узел разбирают и проверяют омметром или тестером.
Поскольку якорь – достаточно сложный узел, поломка может быть связана с окислением коллекторных выводов. Контакты осматривают, зачищают, запаивают.

Замыкание в витках обмотки приводит к остановке механизма. Проверяют поломку ППЯ (приборы проверки якорей генераторов). Увидеть прогар после замыкания можно, если тщательно осмотреть деталь. На оси будет мелкая стружка, забитая в ламелях коллектора, или видны сгоревшие ламели.

Проверка автомобильного стартера – кропотливая работа, но каждый водитель должен иметь навык диагностики, чтобы быстро понять причины, почему авто не заводится, и уметь их устранять.

Видео о проверке автомобильного стартера:

Как проверить стартер на работоспособность

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов. Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.). Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

• подгорели контакты втягивающего;
• заклинило якорь;
• перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

• Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
• Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Навесное оборудование автомобильного двигателя внутреннего сгорания: что входит в список данного оборудования, а также что значит «двигатель без навесного».

Как проверить втягивающее реле, обмотку, бендикс, якорь и щетки стартера на работоспособность

Стартер является неотъемлемым атрибутом любого автотранспорта. При его неисправности машину можно завести только с буксира и то при оснащенности транспорта механической коробкой. Стартер принудительно раскручивает двигатель, доводя его обороты до необходимых для самостоятельной работы ДВС.

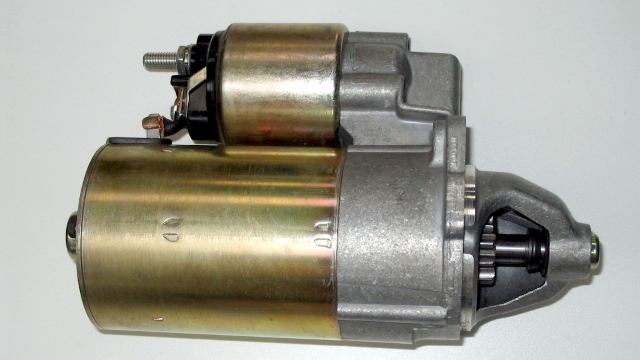

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

• Разряженность АКБ (полная или частичная) или выход ее из строя;
• Окисление клемм батареи и наконечников, к ней подключаемых;
• Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
• Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
• Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

• Нарушен контакт на клеммных болтах втягивающего реле;
• Высокое изнашивание щеток или их заклинивание;
• Подгорание или перегрев коллекторных пластин;
• Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
• Нарушение изоляционного слоя плюсового держателя щеток;
• Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

• Проскальзывание обгонной муфты;
• Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
• Вылетание вилки привода стартера или ее повреждение;
• Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

• Заклинивание вилки привода;
• Повреждение пружинки включателя зажигания;
• Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
• Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
• Заклинивание втягивающего реле;
• Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Повышенный шум при работе стартера.

• Повышенный износ отдельных частей якоря (шеек и втулок);
• Нарушение целостности корпуса стартера в месте расположения привода;
• Механические повреждения в зубьях маховика или бендикса;
• Недостаточно закрученные крепления электродвигателя;
• Контакт якоря во время вращения с полюсом из-за ослабленного крепления последнего внутри агрегата.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Проверка стартера автомобиля на рабостоспособность

Стартер испытывает при работе серьезные механические нагрузки, поэтому по прошествии нескольких лет эксплуатации автомобиля всегда есть риск поломки данного узла. Если при повороте ключа зажигания авто отказывается заводиться, то одной из причин этого может быть непосредственно поломка стартера. Далее расскажем, как определиться с узлом, ответственным за возникновение неисправности и как проверить стартер на работоспособность.

Возрастающая роль стартера

На современных легковых автомобилях стартер является, пожалуй, единственным средством для запуска двигателя. Ведь на многих из них невозможно использование альтернативных способов – «с толкача» или «прикуривание» от другой автомашины.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В первом случае этому может помешать автоматическая коробка перемены передач (АКПП), так как при буксировке некоторые из них могут потерять работоспособность, во втором – электронная система, которая может дать сбой или потребует перезагрузки.

Суммарная наработка стартера на легковой машине едва ли достигает 8-10 часов в год. Но в те короткие секунды, когда он работает для запуска двигателя, этот агрегат развивает большую мощность. Судите сами: W = I × U = 500 A × 0,012 кВ = 6 кВт.

Особенно тяжело приходиться стартеру при запуске неисправного двигателя (низкая компрессия, сбитое зажигание, неполадки в топливной системе и др.), а также зимой, когда неимоверно густеет масло и каналы, по которым поступает топливо и воздух, покрываются инеем.

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

• отключите обе клеммы от аккумулятора;
• отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
• открутите болты крепления стартера (обычно их 3);
• извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

1. Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
2. Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

Если этот момент есть, осмотрите провода, идущие от щеток: они нигде не должны касаться «массы». Тестирование не дало результатов? Рекомендуется заменить щеточный узел в сборе.

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить.

Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

• последовательная;
• смешанная;
• от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

Основные детали стартера

Основные детали стартера на схеме:

1. Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
2. Обгонная муфта или бендикс.
3. Планетарный редуктор. Узел имеется не на всех моделях стартеров.
4. Якорь электродвигателя.
5. Корпус стартера с размещенным внутри статором.
6. Управляющая вилка.
7. Втягивающее электромагнитное реле.
8. Щеточный узел.
9. Графитовая щетка.
10. Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

1. При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
2. Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
3. В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
4. Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
5. После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
6. Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.

Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

1. Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
2. Отключить клемму аккумулятора.
3. Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
4. Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
5. Отвернуть нижний болт или гайку крепления стартера.
6. Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
7. Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
8. Выкрутить верхний болт или гайку крепления.
9. Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
10. Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.
